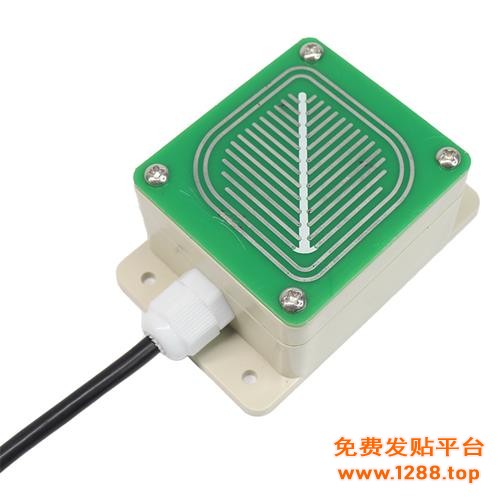

雨雪传感器利用雨水的导电特性，采用先进检测电路，表面栅形电极感应外界雨雪情况，检测是否有雨雪，内部采用进口智能微处理器，反应灵敏、测量精度高。内置自动加热装置可排除雨雪附着的干扰，保障系统的正常运行。产品升级后输出信号多样，有线输出包含：模拟信号（电压、电流）、数字信号RS485、继电器开关量（默认常开）、NPN；无线输出包含：LoRa、蓝牙、WIFI、GPRS、4G、NB-lOT、CAT-1，无线输出除LoRa、蓝牙外，其他四种形式均可实现连接欧速智慧云平台，可实现智能终端数据的监测与管理。

产品特点

1、体积小，安装方便，配套支架设计更人性化；

2、栅极采用沉金处理，增强耐腐蚀性；

3、结构设计合理，使用寿命长，密封性好，可达到IP67；

4、传输距离长，抗干扰能力强；

5、输出信号多样，可满足不同需求； （选配）

6、配有加热功能，使表面干燥；（选配）

适用范围

适用于实现对雨雪（有无）的定性测量，可广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域。



技术参数

测量参数 雨雪有无

辅助功能 选配加热功能

工作温度 －30～70℃；湿度：10～90%RH

储存温度 －40～80℃；湿度：10～90%RH

输出信号 A：继电器开关量（负载能力：AC 220V  1A；DC 24V  2A）

B：电压信号（0～2V， 0～5V，0～10V三者选一）

C：4～20mA（电流环）

D：RS485（标准Modbus-RTU协议，设备默认地址：01）

E：NPN输出

F：组合输出：如以上A+C+D

供电电压 12～24V  DC

稳定时间 ＜1秒

响应时间 ＜1秒



电流信号的阻抗要求



供电电压 9V 12V 20V 24V

最大阻抗 125Ω 250Ω 500Ω >500Ω



产品尺寸



安装方式

安装时，应保持传感器感应面与水平面成15度夹角，以防雨、雪的堆积对传感器测量造成影响。

使用方法

OSA-24雨雪传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备，接线说明如下图：

可配置本司专业生产的RS485转USB设备，通过PC端实时查看数据，界面如下：

参数设置如下图所示：







此配套软件的主要功能：查看实时数据、数据列表及实时曲线、设置上下限、校准数据、修改设备地址等功能。

备注：软件免费赠送，可配置本司生产的RS485转USB设备。



数据转换方法



输出信号 无雨（雪） 有雨（雪）

继电器开关量（常开） 断开 吸合

0～2V DC 0.6V 1.6V

0～5V DC 1.5V 4V

0～10V DC 3V 8V

4～20mA 6mA 16mA

RS485 0x000A 0x000B



RS485信号（默认地址01）：



标准Modbus-RTU协议

波特率：9600；校验位：无；数据位：8；停止位：1



一、修改地址，例如：将地址为01的传感器改地址为02，主机→从机



原地址 功能码 起始寄存器地址高 起始寄存器地址低 预留1 新地址 CRC16低 CRC16高

0x01 0x06 0x00 0x30 0x00 0x02 0x08 0x0A



若传感器接收正确，返回以下数据，从机→主机



原地址 功能码 数据长度 预留1 新地址 CRC16低 CRC16高

0x01 0x06 0x02 0x00 0x02 0x39 0x49



备注：如果忘记传感器的原地址，可以使用广播地址0xFE代替，使用0xFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。



二、查询数据



查询传感器（地址为01）的数据（雨雪有无），主机→从机



地址 功能码 起始寄存器地址高 起始寄存器地址低 寄存器长度高 寄存器长度低 CRC16低 CRC16高

0x01 0x03 0x00 0x00 0x00 0x01 0x84 0x05

若传感器接收正确，返回以下数据，从机→主机



当无雨（雪）时



地址 功能码 数据长度 寄存器0数据高 寄存器0数据低 CRC16低 CRC16高

0x01 0x03　 0x02 0x00 0x0A 0x38 0x43

无雨（雪）

当有雨（雪）时



地址 功能码 数据长度 寄存器0数据高 寄存器0数据低 CRC16低 CRC16高

0x01 0x03 0x02 0x00 0x0B 0xF9 0x83

有雨（雪）

三、设置主动上报



当需要设置成主动上报模式时，主机→从机



地址 功能码 起始寄存器地址高 起始寄存器地址低 上报时间高 上报时间低 CRC16低 CRC16高

0x01 0x06 0x00 0x33 0x00 0x3C 0x79 0xD4

自动上报时间间隔，单位：秒

此时上传速度为60S/次

0x0000：关闭自动上报



从机返回到主机的数据与发送数据相同，则设置成功



四、设置或查询自动加热起止温度



1、设置加热起始温度



主机→从机



地址 功能码 起始寄存器地址高 起始寄存器地址低 启用温度数据高 启用温度数据低 CRC16低 CRC16高

0x01 0x06 0x00 0x5A 0x00 0x96 0x29 0xB7

15.0℃

从机返回到主机的数据与发送数据相同，相同说明设置成功

2、设置加热停止温度



主机→从机



地址 功能码 起始寄存器地址高 起始寄存器地址低 停止温度数据高 停止温度数据低 CRC16低 CRC16高

0x01 0x06 0x00 0x5B 0X 00 0X C8 0X F9 0X 8F

20.0℃

从机返回到主机的数据与发送数据相同，则设置成功



当雨雪传感器有加热功能时，设置规则如下：



A、所需设置的温度乘以10再转换成16进制数。

B、当外界气温低于启用温度值时，启动加热，高于停止温度值时，停止加热。

C、当有雨（雪）时，且此时气温＜停止温度值，启动加热，当气温＞停止温度值或无雨（雪）时，停止加热。

D、当有雨（雪）时，若气温＞停止温度值，将不启动加热。

E、0℃<启用温度＜停止温度，否则设置不成功。



备注：在设置起止温度时，需严格按照以上的要求进行设置，否则无效。



若需要查询起止温度，主机→从机



查询传感器（地址为1）的启用温度，主机→从机



地址 功能码 起始寄存器地址高 起始寄存器地址低 寄存器长度高 寄存器长度低 CRC16低 CRC16高

0x01 0x03 0x00 0x5A 0x00 0x01 0xCA 0x33



若传感器接收正确，返回以下数据，从机→主机



地址 功能码 数据长度 启用温度数据高 启用温度数据低 CRC16低 CRC16高

0x01 0x03 0x02 0x00 0x96 0x38 0x2A

15.0℃

说明：设备的加热起始温度为15.0℃

数据表示方法：

温度：将数据换算成十进制数据后÷10



查询传感器（地址为1）的停止温度温度，主机→从机



地址 功能码 起始寄存器地址高 起始寄存器地址低 寄存器长度高 寄存器长度低 CRC16低 CRC16高

0x01 0x03 0x00 0x5B 0x00 0x01 0xF5 0xD9



若传感器接收正确，返回以下数据，从机→主机



地址 功能码 数据长度 停止温度数据高 停止温度数据低 CRC16低 CRC16高

0x01 0x03 0x02 0x00 0xC8 0xB9 0xD2

20.0℃

说明：设备的加热停止温度为20.0℃

数据表示方法：

温度：将数据换算成十进制数据后÷10



注意事项

1、当收到产品时请检查包装是否完好，并核对传感器型号和规格是否与您选购的产品相符 ；

2、安装处应远离化学腐蚀环境；

3、传感器及导线应远离高压电、热源等；

4、传感器属于精密仪器，应存放在干燥通风常温的室内环境；

5、传感器属于精密器件，用户在使用时请不要自行拆解，以免造成产品损坏；



质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
